クーリングタワー《冷却塔》の熱交換器を詰まらせない！

1.冷却塔の熱交換器に見られるスラッジの種類

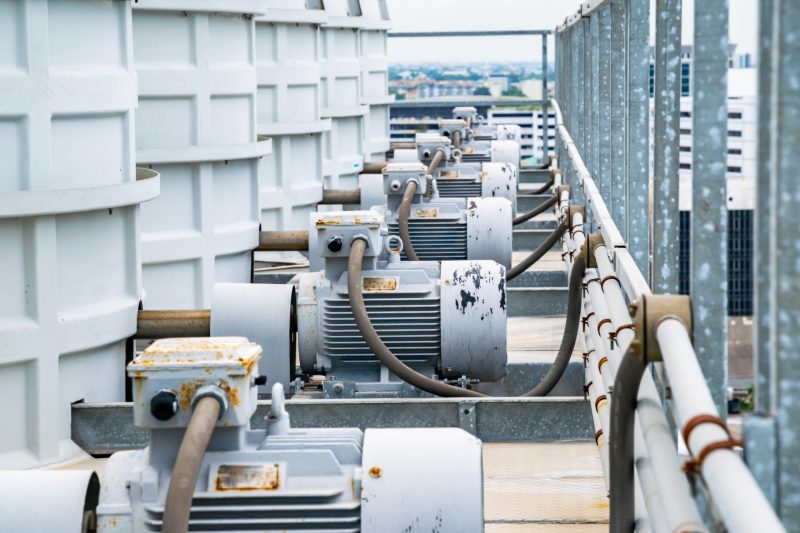

クーリングタワー（冷却塔）には開放式と密閉式があります。

開放式冷却塔＝冷却水を外気に当てて水温を下げる。
密閉式冷却塔＝配管の中を通る冷却水を散布水で外側から水温を下げる。

開放式冷却塔は、直接外気に当てるため冷却効率は良いのですが、外からのゴミが入りやすく、砂が水と混じって泥になるなど熱交換器が汚れやすくなります。
逆に、密閉式は外からのゴミが入らないため、開放式よりも水質の悪化は避けられますが、冷却効率は開放式より劣ります。

●冷却塔の熱交換器の代表的なスラッジ

・サビ（金属の腐食により発生）
・泥（外からの砂と水が混じることで発生）
・スケール（水に含まれているカルシウム、マグネシウムなどの硬度成分や、シリカなどが堆積）

冷却塔のスラッジで一番厄介なのが、水垢とも言われるスケールです。冷却塔は蒸発熱を利用して水の温度下げているため、使っているうちにどんどん水が濃縮されます。そのため、水の硬度成分がコンクリートのような堆積物になり、熱交換器などに付着することになるのです。これがスケールの正体。
スケールは、非常に硬くて水にも溶けにくいので、熱交換器に付着すると除去するのが難しく、とは言えそのまま放っておくと、配管が詰まるなど、冷却システムに不具合が出てしまいます。
特に日本の工業用水はカルシウムやマグネシウム、シリカが多く含まれていて、スケールによる熱交換器のトラブルが絶えません。

スケールが設備に固着すると除去するのが大変困難に！

2.スラッジの付着で熱交換器のトラブルが発生！

スケールやスラッジが熱交換器に付着して配管が詰まってしまうと、熱交換率が低下し冷却水の温度が下がらないなどのトラブルの原因に！熱交換率が低下すると、コストも増大します。
また、スケールが堆積することで、熱交換器が劣化し、腐食してしまう場合も！

●スラッジの詰まりによる主な熱交換器のトラブル

・熱交換効率が低下（水温が下がらないなど）
・熱交換率を確保するための運転コストが増加
・消費電力量が増大
・配管、ポンプの劣化

冷却水のスラッジやスケールの原因を除去することで、冷却システムの機能を快適に保つことができます。また、エネルギーロスの要因をなくし、冷却システムの長寿命化にもつながります。

3.オートストレーナで薬注のコストを削減！

熱交換器のトラブルを防ぐには、スラッジを防ぐの第一。
特に堆積したスケールは、金属ブラシなどを使って掃除しても除去は不可能。スケール予防のためにに薬注装置を設置するのが一般的です。
薬注装置とは、薬剤を入れるタンクと注入するためのポンプがセットになっているもので、そこに自動で水の入れ替えを行う装置がついています。薬剤を入れることによって、硬度成分やシリカなどの石化を防いだり、雑菌の繁殖を防ぐ役割があります。

ただ、薬注は定期的に薬剤を入れていく必要があるため、スラッジやスケールの対策を薬注装置だけに頼るのは、多大なランニングコストがかかります。
しかし、オートストレーナを併用することで、薬注装置だけを使用するよりも断然水質が改善され、ランニングコストを抑えることができるのです。

4.熱交換器のスケール防止にはボールフィルターのオートストレーナ・自動逆洗フィルター型式6.18.3

ボールフィルターのオートストレーナ／自動逆洗フィルター型式6.18.3は、高いパフォーマンスで冷却水の中のスラッジ除去し、スケールを防止。
熱交換器に付着するスラッジやスケールの対策に、期待通りの効果を発揮します。
除去が難しいスケールですが、ボールフィルターのオートストレーナ／自動逆洗フィルター型式6.18.3は、頑固なスケールが堆積する前に除去するので熱交換器の詰まりを防ぎ、薬剤投入の頻度も激減。ランニングコストを削減します。
また、スケールを防ぐことで、熱交換機を保護し、冷却システムの寿命を延ばします。
独自の洗浄技術でフィルターを自動で清掃するため、日々のメンテナンスもいらず、余計な手間もかかりまぜん。設置するだけでメリットを得ることができるのです。

●クーリングタワー（冷却塔）にボールフィルターを設置するメリット

・熱交換器の保護
・熱交換器の効率アップ
・熱交換器のクリーニング回数を減らす、注入薬剤量を低減
・熱交換器、配管を長寿命化

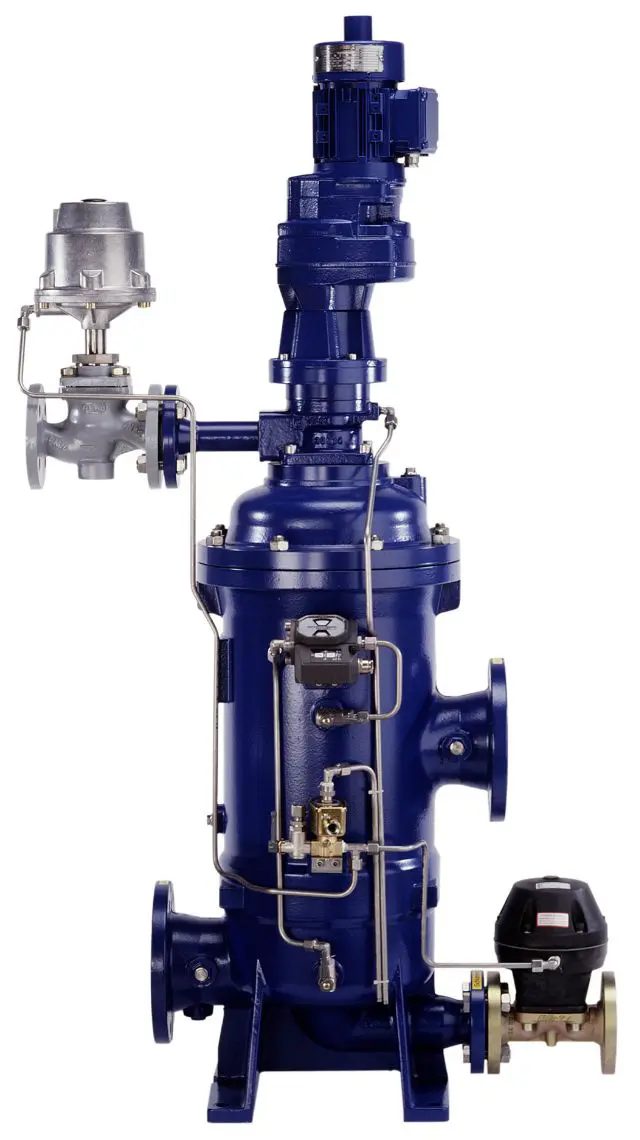

自動逆洗フィルター型式6.18.3

ろ過精度	10μm〜5㎜
流量	100l/分(6㎥/時）〜
運転圧力	0.15MPa〜1.6MPa
出入口接続口径	50A〜600A
ハウジング材質	鋳鉄+樹脂塗装/鋳鉄+ラバーライニング
エレメント材質	ステンレス（ 316Ti）/2相ステンレス

自動逆洗フィルター型式6.18

ろ過精度	10μm〜5㎜
流量	100l/分(6㎥/時）〜
運転圧力	0.2MPa〜1.6MPa
出入口接続口径	50A〜1000A
ハウジング材質	炭素+樹脂塗装/炭素鋼+ +ラバーライニング/ステンレス
エレメント材質	ステンレス（ 316Ti）/2相ステンレス
