海外製品でも全く問題なし! ~配管施工・電気配線施工について~

海外製品でも全く問題なし! ~配管施工・電気配線施工について~

1. 海外製を購入した際の心配事

海外製品を購入すると、設置工事施工時に於けるフィルター入口・出口・ドレン配管施工、
及び電気配線施工は色々と気になることがありますよね。
ですが、ボールフィルターの場合そんなご心配は一切ございません。多種多様なご要求に応じることが出来ます。

2. 配管施工について

ボールフィルターのオートストレーナの流体入口・出口・ドレンの接続方式は、JIS規格 / ASME規格 / DIN規格のものをご要望、用途に合わせて呼び圧、呼び径を使い分けています。

  • ボールオートストレーナ海水・水用アクアボール(鋳物構造)の接続フランジはDIN / ASME / JIS規格の何れにも対応可能です。
  • その他溶接構造のオートストレーナもJIS規格、ASME規格に対応可能です。
  • 油、クーラント液用鋳物構造のオートストレーナの場合は、DIN規格が標準となりますので相フランジを支給させて頂きます。

JIS規格仕様の場合:

相フランジはお客様所掌となります。

DIN規格仕様の場合:

相フランジを支給いたします。(パッキン・ボルトナット付)
フランジの種類・形状と配管呼び径をご指定下さい。

3. 相フランジの種類・形状について

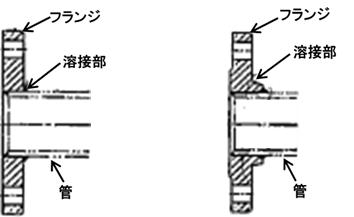

溶接方法の違い

フランジの溶接方法はドイツでは突合せ溶接方式が標準ですが、
差込み溶接方式で全面座(Flat face:通常FF)、平面座(Raised face:通常RF)のご要望にも対応できます。

突合せ溶接方式

差し込み溶接方式

平座面(Flat face:通常FF) /   全座面(Raised face:通常RF)

*呼び径が同じであればDIN規格、JIS規格とも適用配管の外形は同じになります。

4. 電気配線施工について

制御パネル

ボールフィルターの制御パネルはプリント基板式、リレー式のどちらも標準品として取り扱っております。
又、お客様独自の制御システムに組み込むことも出来ます。参考シーケンスを提出します。

供給電源: 3相 230V – 575V +/- 5%
周波数:   50/60 Hz
制御電源: 230V, 115V, 24V
保護等級: IP65 (標準品)

差圧インディケータ

ボールフィルターオリジナル製品です。コンパクトで視認性に優れています。
差圧信号: 2接点(ΔP1,ΔP2)無電圧信号取出し用スイッチ内臓。
保護等級: IP65
使用最高温度: 150℃
使用最高圧力: 10MPa/16MPa

ギヤ・モーター

出力:    0.09KW / 0.12KW / 0.18KW
絶縁耐熱クラス: F種
保護等級: IP55(標準品)  IP65(オプション)
周囲温度: max55℃

*制御パネルと各機器間の配線時の於ける接続端子の種類は配線図に明記しております。

以上、ボールフィルターを購入設置の場合、配管施工・電気配線施工についてのご紹介でした。
もっと詳しく知りたい方や、気になる点等ありましたらお気軽にお問合せからご連絡ください!
