パルプ工場の河川取水トラブル解決!ノズル詰まり・摩耗を防ぐオートストレーナ

パルプ工場の河川取水トラブル解決!ノズル詰まり・摩耗を防ぐオートストレーナ

1. 課題|ノズルの詰まりや摩耗をなくしたい!

今回ご相談いただいたのは、河川水の取水によるトラブルを解消したいという製紙工場様からでした。

コストを抑えるため、最近、清水からの取水を河川水の取水へと切り替えたとのことでした。
河川水には砂や小石など、夾雑物が多く含まれます。そのため、設備付属のノズルに詰まりや摩耗が頻繁に起こるようになってしまいました。ノズル交換の手間や、設備停止などの問題が生じるようになり、大変お困りのご様子でした。

2. 解決策|ノズル保護のためオートストレーナ6.04を導入

当社にて現地を詳細に調査・分析を行いました。
その結果、そもそもノズル保護用のフィルターがなかったことが判明。ノズル保護・延命を目的として、ポンプ・設備の前段にオートストレーナを設置していただくことで、容易にお悩みを解決できると判断しました。
また、今回河川水に置き換えた理由がコストを抑えるためでしたので、当社のラインナップの中でも消費電力が小さく、ランニングコストが抑えられるオートストレーナの自動逆洗フィルター型式6.04をご提案しました。

【導入ビフォア・アフター】
詰まりの原因となっていた主なスラッジ ▶️ 砂、小石などの固形物

フィルター導入前フロー

河川水▶︎ ポンプ▶︎ 工場内設備

フィルター導入後フロー

河川水▶︎ ボールフィルター▶︎ ポンプ▶︎ 工場内設備

3. 結果|ボールフィルター6.04で詰まりを解消

ボールフィルターの自動逆洗フィルター型式6.04を導入したことで、ノズルの詰まりが起こらなくなり、頻繁に起きていたダウンタイムが解消されました。
オートストレーナ6.04は、処理量の小さな現場や狭い場所にも導入しやすいコンパクトなサイズ感で、洗浄中も圧力低下させない連続運転が可能です。高いパフォーマンスで、品質と効率の向上に貢献しています。

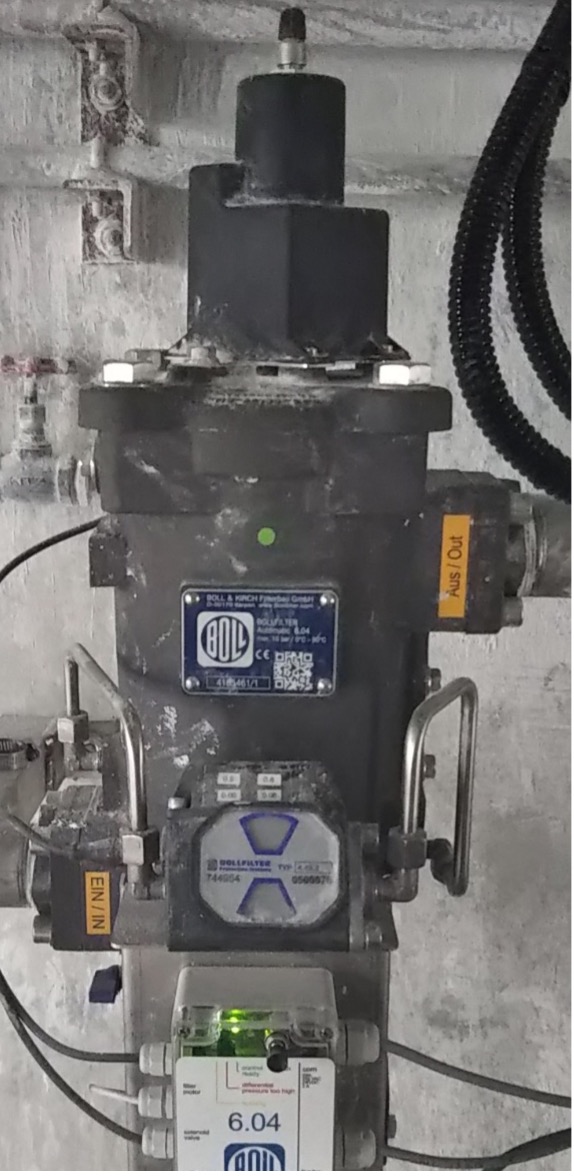

ボールフィルター6.04で詰まりを解消

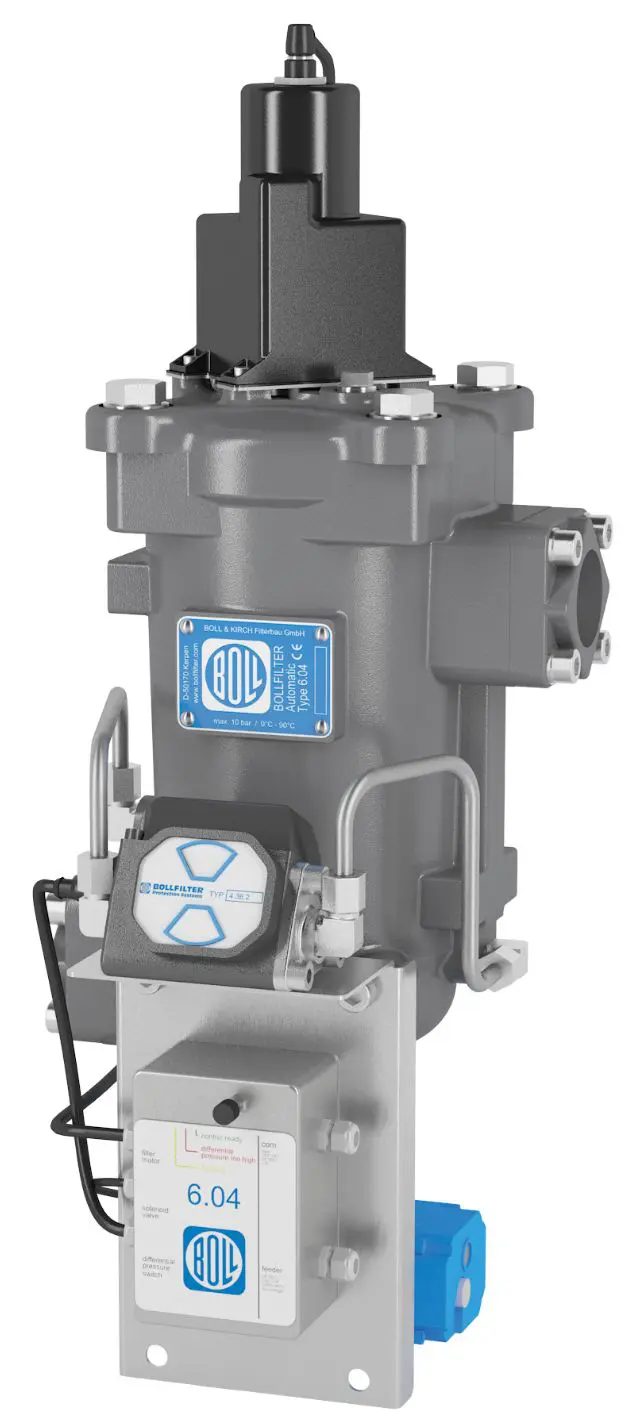

4. 導入機種|オートストレーナ/自動逆洗フィルター型式6.04

ボールフィルターの自動逆洗フィルター型式6.04は、流用や口径が小さいケースに対応できる淡水用モデル。省エネを可能にし、ランニングコストを抑えることができます。

ボールフィルターオートストレーナ



ろ過精度 0μm~500μm
流量 Min.100~Max.300L/分(6~18m³/時)
運転圧力 0.2MPa~1.6MPa
出入口接続口径 40A
ハウジング材質 アルミダイキャスト
エレメント材質 ステンレス(316Ti)
